Система профилей Рexay Intelio

Описание, технические данные

Материал	ПВХ без содержания кадмия, с использованием кальций - цинковых стабилизаторов
Система уплотнений	2-х контурная, уплотнения по притворам
Системная глубина	80 мм
Количество камер	6
Нахлест уплотнений в притворе	Оконные и дверная Z створки: снаружи 6 мм, внутри 8 мм Дверная створка Т: снаружи и внутри 8 мм
Зазор притвора	Дверная створка Т: снаружи и внутри 8 мм
Расстояние до оси фурнитурного паза	13 мм
Толщина заполнения	20-50 мм

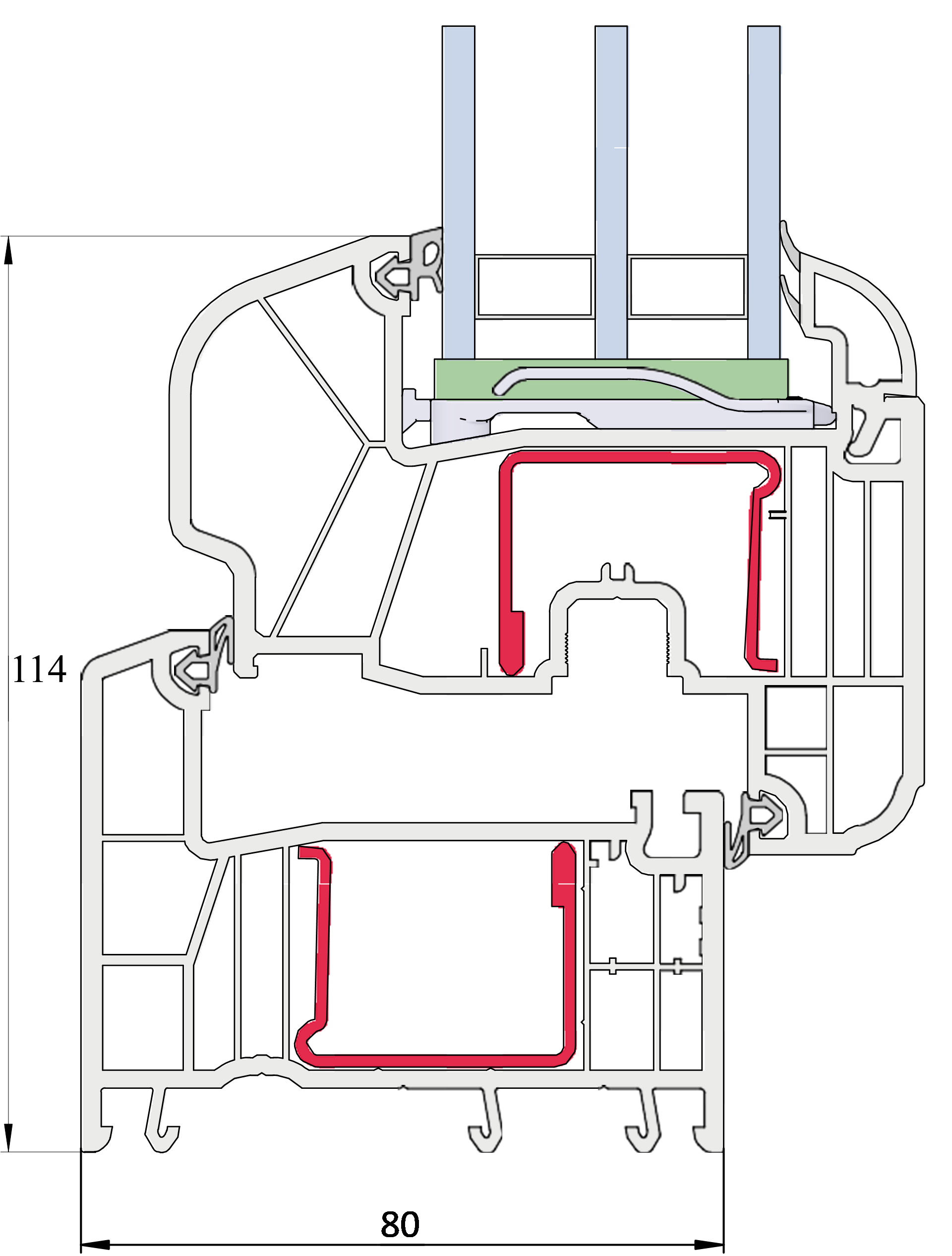

Размер непрозрачной части комбинации коробка + створка	107-114 мм
Сопротивление теплопередаче RО пр	0,98 (0,99) м²°С/Вт пакета оконных профилей со створкой R57 (Z57), усиленных стальным армированием (по данным исследо- ваний в „Электросерт“)
Сопротивление ветровой нагрузке	До класса А по ГОСТ 23166-99
Водонепроницаемость	До класса А по ГОСТ 23166-99
Воздухопроницаемость	До класса А по ГОСТ 23166-99
Звукоизоляция	До класса Б по ГОСТ 23166-99
Взломобезопасность	До ПВ 3 по ГОСТ 31462-2011
Цветовые решения	Профили белые и окрашенные в массе, кашированные
Стойкость к климатическим воздействиям, долговечность	Долговечность не менее 60 условных лет эксплуатации (по данным испытаний в НИИСФ РААСН)

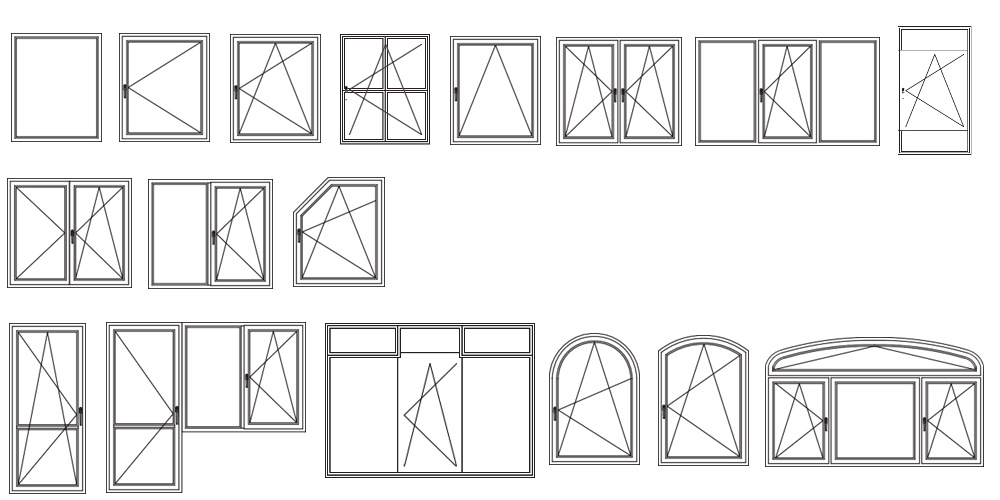

Примеры типов открывания

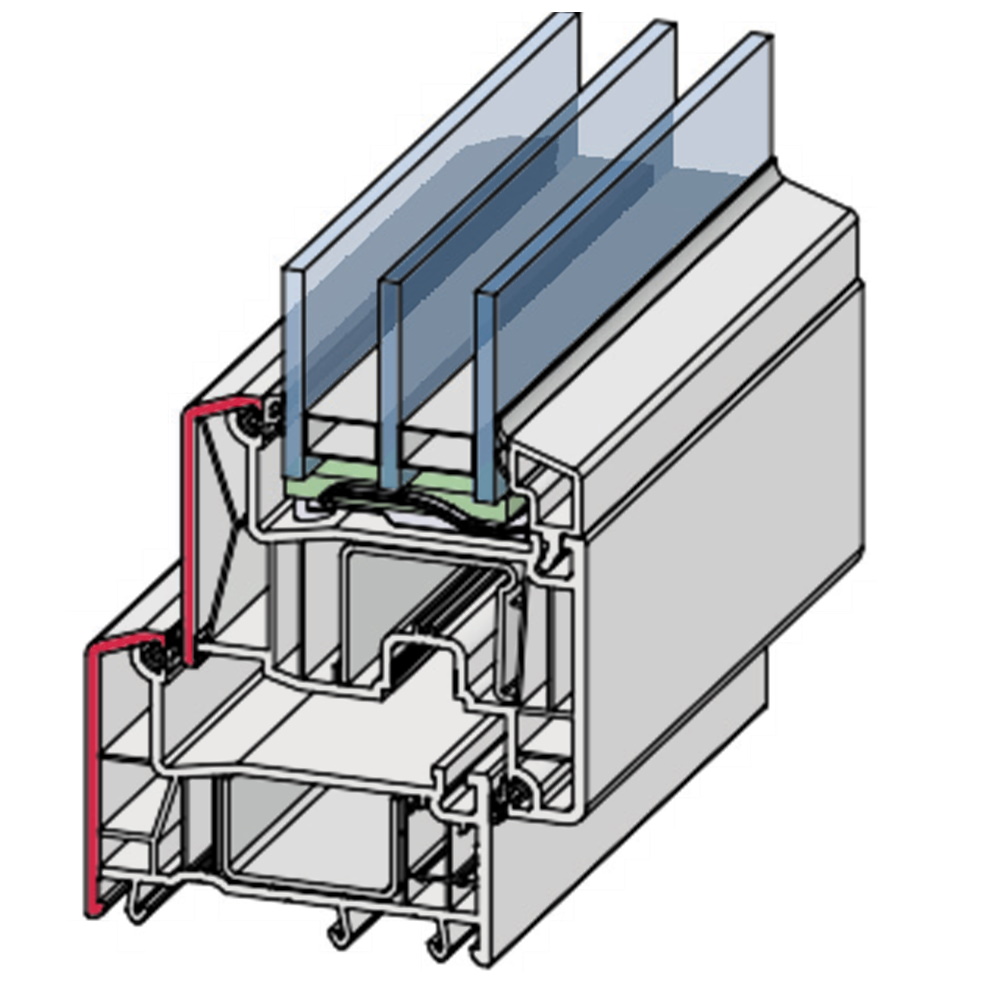

Системная глубина 80 мм + 6 - камерное строение

В сочетании с правильно подобранным остеклением позволяет получить оконные блоки, обеспечиваю- щие высокий уровень защиты от холода, шума и несанкционированного проникновения в помещение.

Рациональное производство и ведение склада

В системе использовано армирование 2 типоразме- ров: 35х20 и 35х28 мм.

Для усиления профилей коробки и импоста ис- пользуется одинаковое армирование полузамкну- той формы сечения, позволяющей использовать все типы механических соединителей (крепление в фальц остекления, с осевой затяжкой, полимерные,

металлические). Использование однотипного унифи- цированного армирования способствует снижению пересортицы на складе.

Несмотря на малую оптическую высоту, створки Z57 и R57 не требуют применения нестандартных фур- нитурных комплектующих либо выполнения допол- нительных технологических операций при заготовке армирования.

Использованные в этой системе технические ново- введения (частично скошенный фальц створок, цинковые литые соединители импоста с предуста- новленными герметизирующими прокладками) на- правлены на снижение общего числа и трудоёмкости сборочных операций и не требуют существенного изменения технологии производства.

Максимум света

Использование современных принципов конструиро- вания оконных ПВХ профилей позволяет существенно сократить размер непрозрачной части в готовых оконных и дверных блоках. В результате, освещен- ность помещений, в которых установлены оконные блоки из INTELIO, увеличена на 7%.

Оптимальная теплоизоляция

Системная глубина 80 мм и 6 - камерное строение профилей обеспечивают сопротивление теплопере- даче R о пр на уровне 0,98 (0,99) м²°С/Вт.

Совместимость с другими системами оконных профилей РЕХАУ

	BLITZ	CONSTANTA	GRAZIO	DELIGHT
Идентичное армирование	✓	✓	✓	✓
Идентичные размеры заготовок
Идентичные приборы запирания	✓	✓	✓	✓
Идентичные уплотнения	✓	✓	✓	✓

Дизайн оконных профилей

Современный дизайн профилей: оптимальное сочетание радиу- сов (R3) и наклона (20°) лицевых поверхностей придаёт закон- ченность формам и создаёт ощущение гармонии. Смещённые лицевые поверхности коробки и створки определяют классиче- ский тип оконной системы, а использование створки с фигурным наплавом позволяет дополнительно подчернуть неповторимую индивидуальность каждого готового изделия.

Лёгкость в уходе

Гладкая, долговечная, лёгкая в уходе поверхность профилей благодаря производственным ноу-хау и проверенной време- нем рецептуре материала ПВХ.

Форма фальца

Форма фальца остекления главных профилей (коробок, створок и импоста) INTELIO гарантирует надёжный водо- отвод. Возможна установка заполнений толщиной от 20 до 70 мм.

Одинаковое армирование створок, коробок и импоста, форма армирования унифицирована с другими системами профи- лей РЕХАУ

Обеспечивает оптимизацию складских запасов и исключает ошиб- ки при выборе армирования.

Крепление армирования

На внешей (со стороны мон- тажных ножек) поверхности профиля коробки для удобства определения мест крепления армирования сделаны про- дольные риски.

Крепление фурнитуры

Надёжное крепление несущих частей приборов запирания в результате крепления минимум через 3 стенки ПВХ профиля и/ или дополнительно в стальное армирование.

Система уплотнений

Традиционная форма и на- дёжный материал уплотнений РЕХАУ позволяют достичь наивысшего класса воздухо- и водонепроницаемости

Нахлёст уплотнений

Нахлёсты уплотнений в притворах: снаружи - 6 мм и внутри - 8 мм, обеспечивают высокую герметичность и воз- можность исполнения створок малых размеров.

Импост

Профиль импоста снабжен ка- налами для установки крепеж- ных шурупов механического соединителя. Привычная схема фрезерования импоста.

Механические соединители

Новые механические соединители позволяют удобно реализовать герметичное и ремонтопригодное соединение импоста и коробок/створок.

Совместимость с другими системами оконных профилей РЕХАУ

	60 мм	70 мм
Идентичное армирование	✓	✓
Идентичные размеры заготовок
Идентичные приборы запирания	✓	✓
Идентичные уплотнения	✓	✓

Дизайн профилей

Элегантный внешний вид про- филей, классические радиусы лицевых поверхностей и скосы профилей.

Одинаковая конструкция фальца остекления коробки, створки, импоста

Одинаковые схемы фрезерования импостов в коробке и створке, фальцевые вкладыши, механические соединители.

Массивное армирование створок входных дверей

Обеспечивает высокую жёсткость и стабильность формы створок входных дверей.

Усилители сварных швов створок входных дверей

Надёжно соединяют в углах армирование створок, обеспечивают высокую жесткость конструкции.

Одинаковые уплотнения при- твора створки и коробки

Обеспечивают оптимизацию складских запасов и рацио- нальное изготовление оконных блоков.

Два контура уплотнений по пртивору

Обеспечивают защиту от сквоз- няков, пыли, протечек и потерь тепла!

Крепление несущих деталей фурнитуры через 3 стенки ПВХ профилей или дополнительно в металл

Гарантирует надёжную переда- чу веса створки в армирование коробки.

Удобное исполнение фурни- турного паза

Могут быть использованы все стандартные приборы запирания с 16-мм штульпом, а также противовзломные элементы фурнитуры.

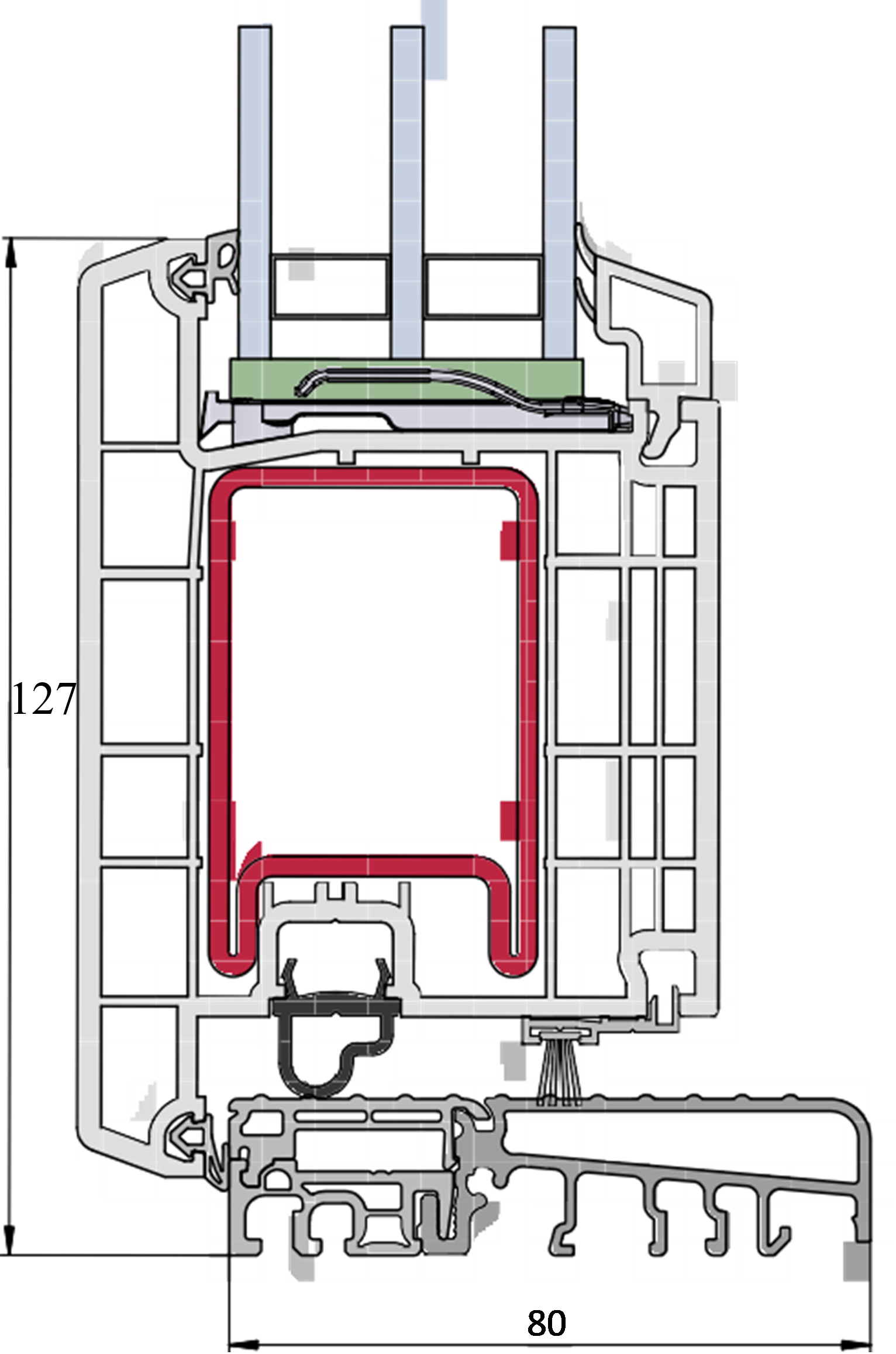

Дверной порог 80 Universal

Дверной порог имеет ми- нимальную высоту 20 мм, обеспечивающую свободное перемещение колясок. Новая конструкция порога также упро- щает использование оконных ответных планок.
